| 品牌：西格沃 | 型号：GM | 材质：不锈钢 |
| 连接形式：法兰 | 结构形式：截止式 | 公称通径：10-50mm |
| 适用介质：空气 | 驱动方式：手动 | 压力环境：低压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 零部件及配件：手轮 | 用途：截止 | 类型(通道位置)：直通式 |
| 规格：10 |

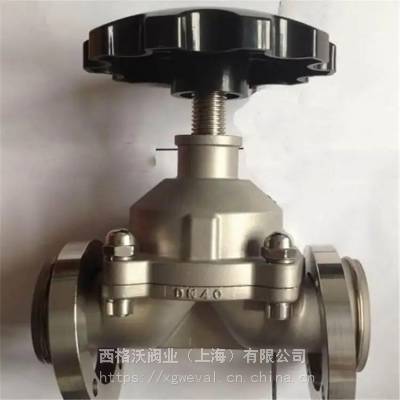

GM型系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。
阀门适用的工作介质为空气及非腐蚀性气体
适用范围(Pa) | 105～1.3x10-4 |
阀门漏率(Pa.L/S) | ≤1.3x10-4 |
介质温度（℃） | -25～+80(密封材料为丁腈橡胶) |
安装位置 | 任意 |
型号 | 通径(DN) | ΦD | ΦB | ΦW | H | L | n-ΦC | 法兰标准 |
GM-10 | 10 | 46 | 36 | 55 | 75 | 75 | 4-Φ6 | JB919 |
GM-25 | 25 | 70 | 55 | 90 | 115 | 120 | 4-Φ7 | GB/T6070
|
GM-40 | 40 | 100 | 80 | 100 | 132 | 150 | 4-Φ9 | |
GM-50 | 50 | 110 | 90 | 100 | 157 | 180 | 4-Φ9 |
