| 产品特性：真空 | 品牌：西格沃 | 型号：GU |
| 材质：不锈钢 | 连接形式：法兰 | 结构形式：固定球球阀 |
| 3C阀门类别：工业 | 公称通径：10-200mm | 适用介质：空气 |
| 压力环境：低压 | 工作温度：常温 | 标准：德标 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 |
| 用途：流量控制 | 类型(通道位置)：直通式 | 作用对象：压缩机 |
| 规格：15 |

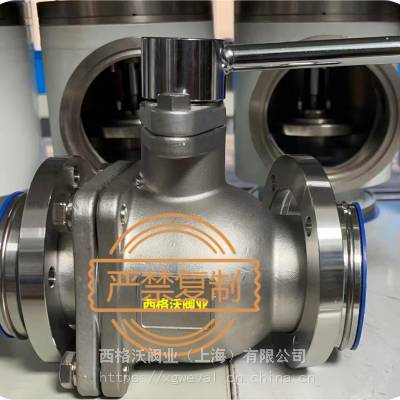

GU真空球阀是适用于真空系统中接通或切断管路的介质流。该阀为直通式手动球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。
适用的工作介质为带酸、碱性的气体或液体。
适用范围(Pa) | 快卸法兰 （KF）2x105～1.3x10-5 |
阀门漏率(Pa.L/S) | ≤1.3x10-6 |
介质温度（℃） | 标准出厂：-30～+150 |
安装位置 | 任意 |
法兰标准 | GB4982；GB/T6070 |
型号 | 通径(DN) | ΦD | ΦB | H | L | A | n-ΦC |
GU-10 | 10 | 55 | 40 | 60 | 92 | 120 | 4-Φ6.5 |
GU-16 | 16 | 60 | 45 | 62 | 100 | 120 | |
GU-20 | 20 | 65 | 50 | 73 | 114 | 152 | |
GU-25 | 25 | 70 | 55 | 81 | 114 | 152 | |
GU-32 | 32 | 90 | 70 | 103 | 140 | 190 | 4-Φ9 |
GU-40 | 40 | 100 | 80 | 125 | 165 | 210 | |
GU-50 | 50 | 110 | 90 | 142 | 175 | 231 | |
GU-63 | 63 | 130 | 110 | 176 | 186 | 240 | |
GU-80 | 80 | 145 | 125 | 185 | 198 | 300 | 8-Φ9 |
GU-100 | 100 | 165 | 145 | 199 | 220 | 360 | |
GU-125 | 125 | 200 | 175 | 232 | 266 | 370 | 8-Φ11 |
GU-150 | 150 | 225 | 200 | 250 | 296 | 410 | |
GU-200 | 200 | 285 | 260 | 306 | 390 | 710 | 12-Φ11 |
